| Abmessungen und Gewichte | |
|---|---|
| Säulendurchmesser | 92 mm |
| Länge ca. | 945 mm |
| Breite/Tiefe ca. | 480 mm |
| Höhe ca. | 1880 mm |
| Gewicht ca. | 177 kg |

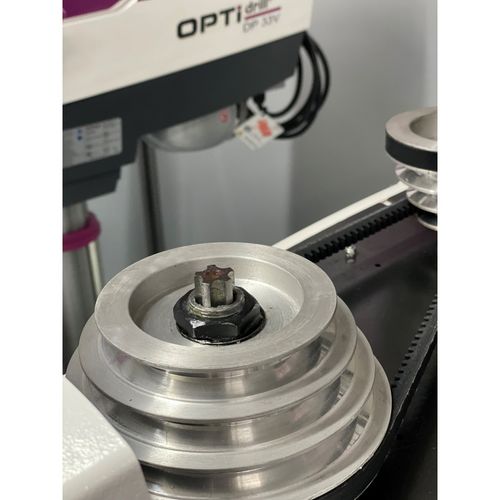

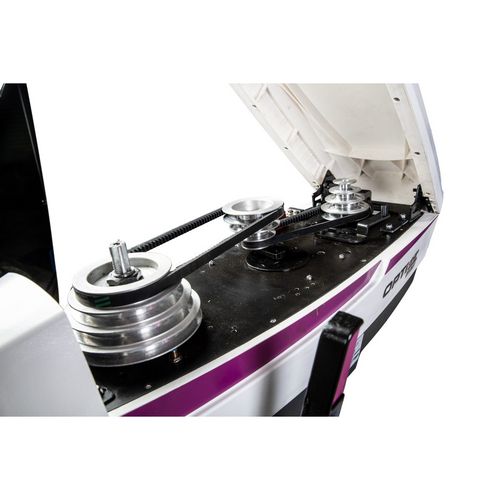

- Hochwertige Gates Riemen
- Die gezahnten Keilriemen ermöglichen eine höhere Kraftübertragung auf die Welle durch Ihren kleineren Umschlingungswinkel an den Keilriemenscheiben
- Einfache Verstellung der Riemenspannung über Exzenter (Kniehebel)

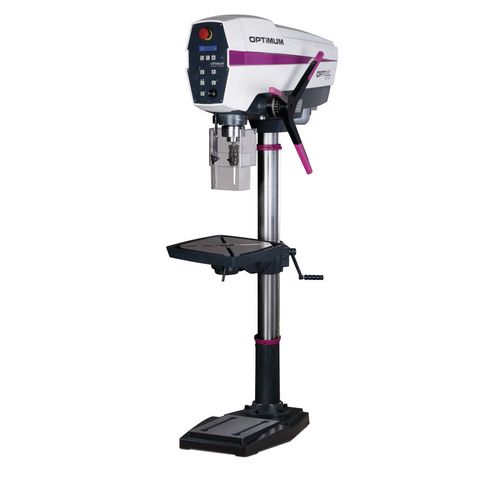

Säulenbohrmaschine
OPTIdrill DP 33V Aktions-Set
Mit elektronisch regelbarem Antrieb in modernem Design
2.559,00
EUR zzgl. Ust. / Stück
3.045,21
EUR inkl. 19% Ust. / Stück
Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
Art.-Nr. 3020680SET
Haben Sie Interesse an diesem Produkt?
Anfrage stellen
Händler finden
Produktdetails
- Industriemotor
- Leise laufende Spindel dank neuem Spindeldesign
- Maschinenbedienung mit Sicherheitselektrik in 24 V Gleichspannung
- Garantierte Rundlaufgenauigkeit ≤ 0,02 mm in der Bohrspindel gemessen
- Rechts-/Linkslauf
- Präzisions-Spindelbohrung

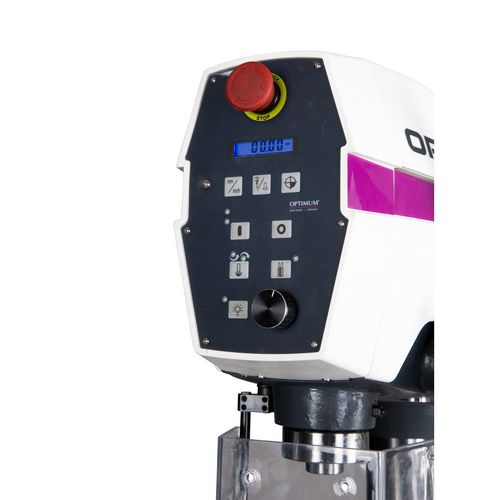

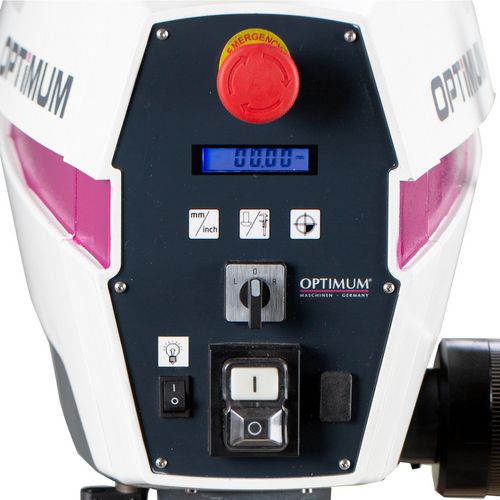

- Bedienpanel mit bedienerfreundlicher, schmutz- und wasserresistenter Folientastatur
- Drehzahlanzeige
- Separater Not-Halt-Schlagschalter
- Gewindeschneidfunktion

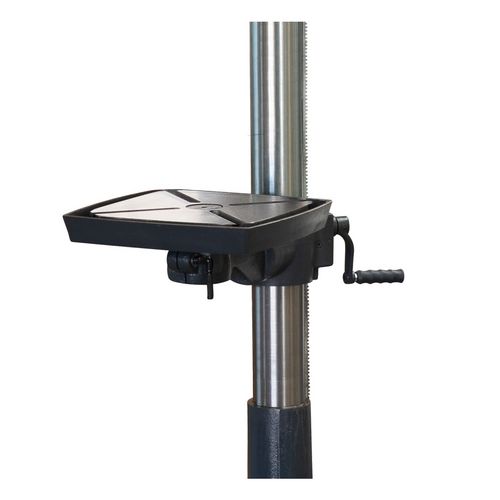

- Präzise gearbeiteter, stabiler Bohrtisch mit diagonal verlaufenden T-Nuten mit umlaufender Kühlwasserrinne, Seitlich um ±45° kippbar und um 360° drehbar
- Bohrtiefenanschlag
- LED-Maschinenleuchte im Bohrkopf integriert
- Keilriemenabdeckung mit Sicherheitsschalter
- Dickwandige Stahlsäule für hohe Kraftaufnahme und Stabilität
- Massive, groß dimensionierte Grundplatte mit T-Nuten
- Schwere Ausführung der gesamten Maschine
| Bohrleistung | |
|---|---|
| Bohrleistung Stahl (S235JR) | 30 mm |
| Dauerbohrleistung Stahl (S235JR) | 25 mm |
| Bohrtisch | |
|---|---|
| Arbeitsfläche Länge | 387 mm |
| Arbeitsfläche Breite | 387 mm |
| Art der T-Nuten | diagonal verlaufend |
| T-Nuten Größe | 14 mm |
| T-Nuten Anzahl | 2 |
| Abstand Spindel - Bohrtisch max. | 775 mm |
| Drehzahlbereich | |
|---|---|
| Drehzahlbereich | 70 – 2800 min¯¹ |
| Anzahl der Drehzahlbereiche | 9 Stufen |
| Steuerung der Drehzahlregelung | stufenlos regelbar |
| Elektrische Daten | |
|---|---|
| Leistung Antriebsmotor | 1,1 kW |
| Anschlussspannung | 400 V |
| Netzfrequenz | 50 Hz |
| Maschinenfuß | |
|---|---|
| Abstand Spindel - Maschinenfuß max. | 1300 mm |
| Arbeitsfläche Länge | 270 mm |
| Arbeitsfläche Breite | 327 mm |
| T-Nuten Größe | 16 mm |
| T-Nuten Anzahl | 2 |
| T-Nuten Abstand | 150 mm |
| Spindel | |
|---|---|
| Pinolenhub | 125 mm |
| Spindelaufnahme | MK 4 |
| Ausladung | 270 mm |
| Bohrkopf Drehung | 360 ° |
| Bohrkopf Neigung | 45 ° |
| VPE | 1 |
Megeneinheit: Stück
Verpackungseinheit: 1
Verpackungseinheit: 1
- Schnellspannbohrfutter 1-16 mm
- Kegeldorn für Bohrfutter
- T-Nutensteine
- Austreiber
