| Abmessungen und Gewichte | |
|---|---|
| Gewicht ca. | 857 kg |

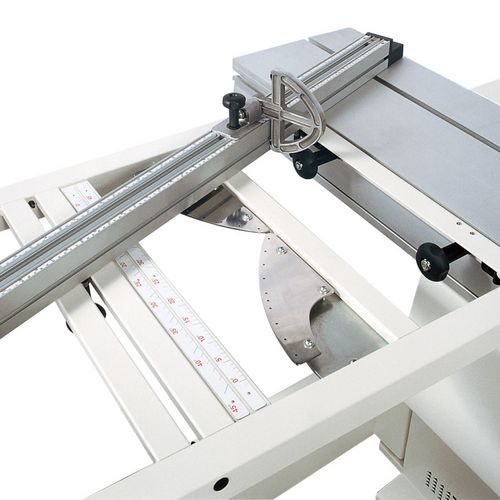

- Mit winkelverstellbarem Teleskop-Ablänganschlag
- Mit Gradrastereinteilung
- Mit Feineinstellung und Schnellspannung
- Serienmäßig mit stabiler Rundstangenführung aus geschliffenem Stahl
- Bequem abklappbar für den Zuschnitt großer Werkstücke
- Umsteckbares Alu-Lineal
- Keine Maßlücke, Führungsstangen sind überlappend
- Ausgestattet mit tausendfach bewährtem Kugelkontaktsystem
- Läuft auf gehärteten und geschliffenen Stahlführungen
- Verwindungssteif, höchstpräzise, leichtgängig und problemlos im täglichen Gebrauch
- Staub- und schmutzunempfindlich durch minimalen Berührungspunkt zwischen Kugel und Trapezschiene
- 10 Jahre Holzkraft-Garantie auf Verschleiß der Führungsbahnen

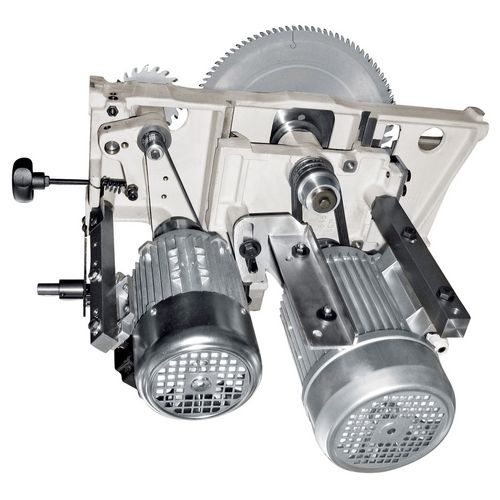

- Höhenverstellung über Schwalbenschwanzführung
- Äußerst robust und verwindungssteif für präzise Schnitte
- Nahe am Sägeblatt, beidseitig gelagert
- Höhen- und bis 45° schrägverstellbar
- Dauerhafte Präzision der Schwenkung durch zweifache Segmentführung
- 6 Jahre Holzkraft-Garantie auf Verschleiß der Schwenksegmente
- Abbildung zeigt optional erhältliches Vorritzaggregat mit Antrieb über separaten Motor

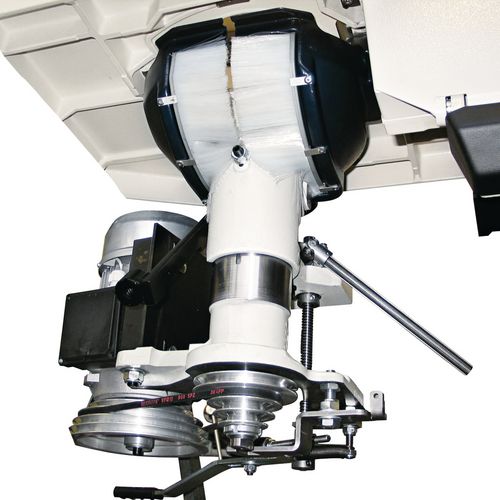

- Großdimensioniertes schwenkbares Doppelwiegen-Fräsaggregat aus Grauguss
- Befestigungspunkte direkt am Tisch, dadurch optimale Laufruhe
- Frässpindel weit oben mit Präzisionskugellager gelagert, dadurch geringe Lagerbelastung und höchstmögliche Lebensdauer
- Dauerhafte Präzision der Schwenkung durch zweifache Segmentführung
- 6 Jahre Holzkraft-Garantie auf Verschleiß der Schwenksegmente
- Schwere Profi-Ausführung

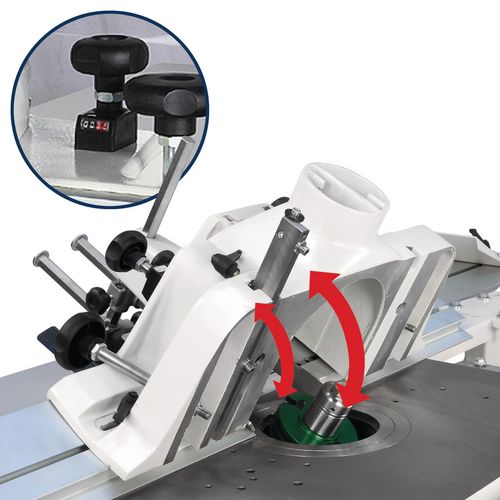

- Der hochwertige Fräsanschlag aus Grauguss wird serienmäßig mit Feineinstellung geliefert
- Dreifach positionierbar für schnelle Wiederbringung der Einstellung
- Mit Feineinstellung über Zahnstange, numerischer Anzeige und Alu-Fräsanschlagbacken
- Schrägverzahnte Stahleinzugswalzen für einen konstanten und gleichmäßigen Holzeinzug
- Massive Rückschlagsicherungen verhindern den Rückschlag von Werkstücken
- 4-Messer Tersawelle sorgt für ein optimales Hobelbild
- Tischlippen für einen geräuschärmeren Lauf

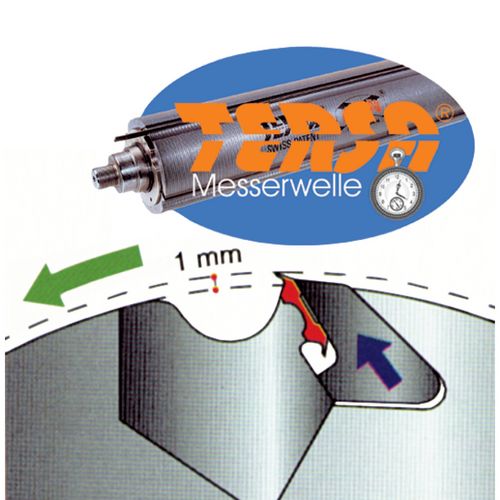

- Kein Einstellen und Schrauben mehr
- Hobelmesserwechsel in Sekunden
- Selbstarretierend
- Besonders geräuscharm

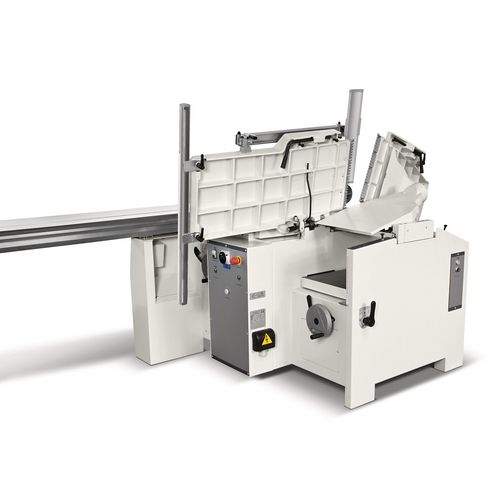

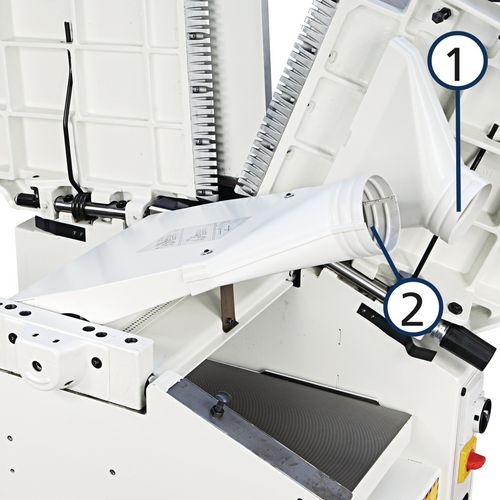

- Die Absaugstutzen der Abrichte (1) und Dickte (2) zeigen in die selbe Richtung. Der Absaugschlauch kann deshalb für beide Anwendungen von derselben Seite an die Maschine herangeführt werden. Sie benötigen keinen Schlauch, der um die Maschine herumreicht.

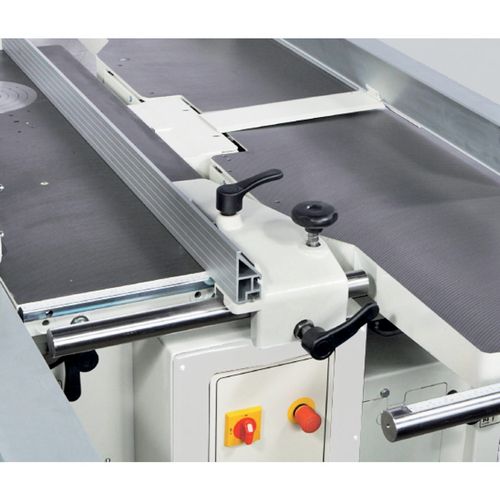

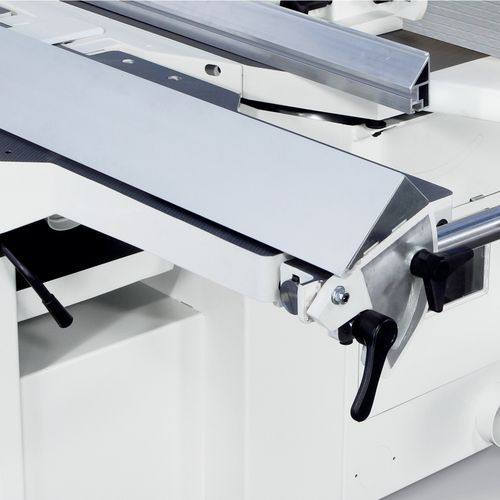

- Große Profi-Ausführung (1670 x 150 mm)
- 0-45° schwenkbar
- Mit Schnellverstellung
- Stabile Rundstangenführung aus geschliffenem Stahl
Mehrfachkombination

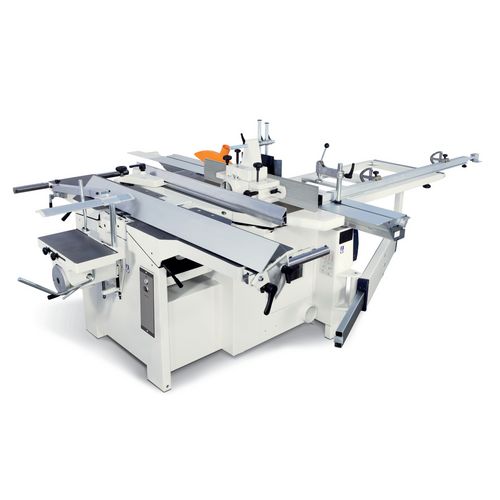

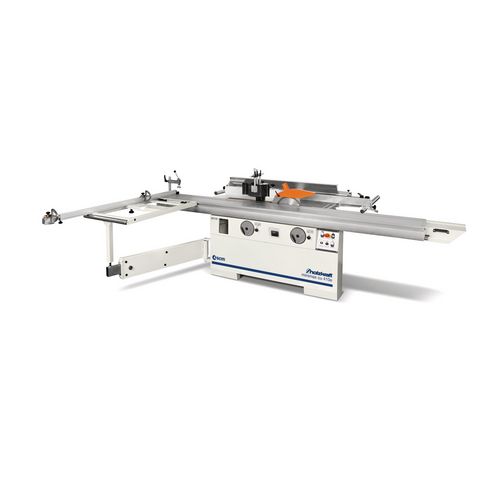

minimax cu 410e F 27 TERSA
Mit TERSA-Messerwelle, neigbarer Frässpindel und Format-Schiebeschlitten. Ideal für Betriebsschreinereien, Werkschulen und Kleinbetriebe.
22.200,00
EUR zzgl. Ust. / Stück
26.418,00 EUR inkl. 19% Ust. / Stück
26.418,00 EUR inkl. 19% Ust. / Stück
Aktionspreis *
17.959,00 EUR zzgl. Ust. / Stück21.371,21 EUR inkl. 19% Ust. / Stück
Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
* Aktionspreis gültig bis 31.08.2023 in Deutschland.
Art.-Nr. 5500550
Haben Sie Interesse an diesem Produkt?
Anfrage stellen
Händler finden
Produktdetails
- Zum Sägen, Fräsen, Abricht-/Dickenhobeln sowie optional Langlochbohren auf engstem Raum
- Hochpräziser Format-Schiebeschlitten aus eloxiertem Aluminium, verschiedene Längen
- Großer Ausleger (1200 x 650 mm) mit Materialrolle und ausziehbarem Aluminium-Teleskopanschlag bis max. 3200 mm mit professionellen Anschlagklappen
- Max. Sägeblatt-Ø 315 mm, schwenkbar von 90° bis -45°
- Großer Schwenkbereich der Frässpindel von 90° bis -45° nach hinten
- Vier Fräsgeschwindigkeiten bis 10000 min⁻¹, manuell verstellbar
- Mit Rechts-Linkslauf der Frässpindel
- Stark verrippte Abricht-Arbeitstische aus spannungsfreiem Grauguss für jahrzehntelange Stabilität und Planheit
- 2-stufiger Vorschub beim Dickenhobeln
- Drei unabhängige Industrie-Motoren für den Dauerbetrieb
- Mit abschließbarem Hauptschalter, Motorschutzschalter
- Serienmäßig mit separatem Säge-Parallelanschlag und separatem Fügeanschlag zum Abrichten
- Feste Handräder
| Abrichte | |
|---|---|
| Abrichttisch Breite | 410 mm |
| Abrichttisch Länge | 2000 mm |
| Spanabnahme max. | 5 mm |
| Anschluss Absaugung | |
|---|---|
| Absaugstutzendurchmesser | 3 x 120 mm |
| Absaugstutzendurchmesser Sägeblattschutz | 60 mm |
| Aufstellinformationen | |
|---|---|
| Platzbedarf Länge | 5960 mm |
| Platzbedarf Breite/Tiefe | 5140 mm |
| Erläuterung Platzbedarf | Die Maße berücksichtigen maximale Verfahrwege oder Nutzlängen. |
| Arbeitsbereich Länge | 1600 mm |
| Arbeitsbereich Breite/Tiefe | 1600 mm |
| Erläuterung Arbeitsbereich | Die angegebenen Maße bitte mit dem Platzbedarf addieren, um die für die Maschine empfohlene freie Aufstellfläche zu erhalten. |
| Dicke | |
|---|---|
| Tischlänge | 757 mm |
| Tischbreite | 423 mm |
| Arbeitshöhe min. | 3 mm |
| Arbeitshöhe max. | 230 mm |
| Spanabnahme max. | 5 mm |
| Elektrische Daten | |
|---|---|
| Leistung Antriebsmotor | 3 x 5,0 kW |
| Anschlussspannung | 400 V |
| Netzfrequenz | 50 Hz |
| Frässpindel | |
|---|---|
| Neigung | 0 – -45 ° |
| Dorndurchmesser | 30 mm |
| Nutzlänge | 125 mm |
| Drehzahl(en) | 3500/6000/8000/10000 min⁻¹ |
| Fräswerkzeugdurchmesser max. | |
|---|---|
| absenkbar | 210 mm |
| absenkbar 45° | 150 mm |
| Zapfenfräsen | 275 mm |
| Hobelmesserwelle | |
|---|---|
| Typ | TERSA |
| Durchmesser | 87 mm |
| Anzahl Hobelmesser | 4 St |
| Drehzahl | 5200 min⁻¹ |
| Kreissägeeinheit | |
|---|---|
| Besäumlänge | 2600 mm |
| Schnittbreite mit Parallelanschlag | 900 mm |
| Max. Ablängbreite links vom Sägeblatt | 3260 mm |
| Sägeblattneigung | 90 – 45 ° |
| Max. Schnitthöhe bei 90° | 90 mm |
| Max. Schnitthöhe bei 45° | 63 mm |
| Max. Sägeblattüberstand 90° | 100 mm |
| Max. Sägeblattüberstand 45° | 71 mm |
| Durchmesser (Haupt-)Sägeblatt | 315 mm |
| Erläuterung Durchmesser (Haupt-)Sägeblatt | mit Vorritzer |
| Drehzahl (Haupt-)Sägeblatt | 4000 min⁻¹ |
| Schiebeschlitten und Tisch | |
|---|---|
| Formatschiebeschlittenlänge | 2660 mm |
| Formatschiebeschlittenbreite | 360 mm |
| Formatschiebeschlittenhöhe | 142 mm |
| Tischlänge | 1250 mm |
| Tischbreite | 430 mm |
| Tischhöhe | 900 mm |
| Vorschub | |
|---|---|
| Geschwindigkeit | 6 – 12 m/min |
| VPE | 1 |
Megeneinheit: Stück
Verpackungseinheit: 1
Verpackungseinheit: 1
- Separater Säge-Parallelanschlag
- Separater Abricht-Fügeanschlag
- Bogenfrässchutzhaube
- 4-Messer-Tersa-Hobelwelle
- Eloxierter Aluminium-Formatschiebeschlitten
- Aluminium-Anschlagbacken
- Klappanschläge
- Materialrolle am Ausleger
- Gradrastereinteilung am Anschlag
- Fräsanschlag mit Schnellpositionierung
- Besäumschuh
- Exzenterspanner
- Griff für Schiebeschlitten
- Rundstangenführung am Sägeanschlag
| Vorritzeinrichtung | optional erhältlich |
| Schiebeschlitten | aus eloxiertem Aluminium |
| Griff für Schiebeschlitten | ✔ |
| Besäumrahmen | ✔ |
| Materialrolle am Besäumrahmen | ✔ |
| Besäumschuh | ✔ |
| Exzenterspanner | ✔ |
| Gehrungsanschlag | mit Gradrastereinteilung und zwei Profi-Klappanschlägen |
| Säge-Parallelanschlag | ✔, mit stabiler Rundstangenführung |
| Abricht-Fügeanschlag | ✔ |
| Bogenfrässchutzhaube | ✔ |
| Fräsanschlag | mit Aluminium-Backen und Schnellpositionierung |
| Höhenverstellung und Schwenkung des Sägeaggregats | manuell |
| Höhenverstellung und Schwenkung des Fräsaggregats | manuell |
